相關產品

GMC4026

X軸的坐標行程
4000mm
Y軸的坐標行程
2800mm
Z軸的坐標行程
1100mm
工作臺規格（長×寬）
4200x2200mm
工作臺T型槽(槽數X槽寬X槽距）
9x22x250mm
工作臺最大載重
12000kg

機型概覽產品外觀產品亮點 技術參數 聯系我們

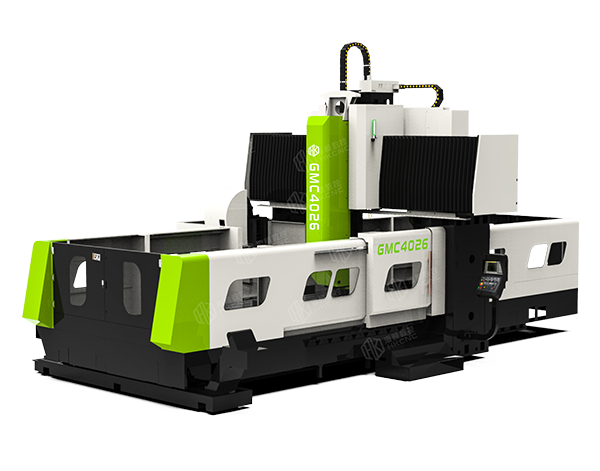

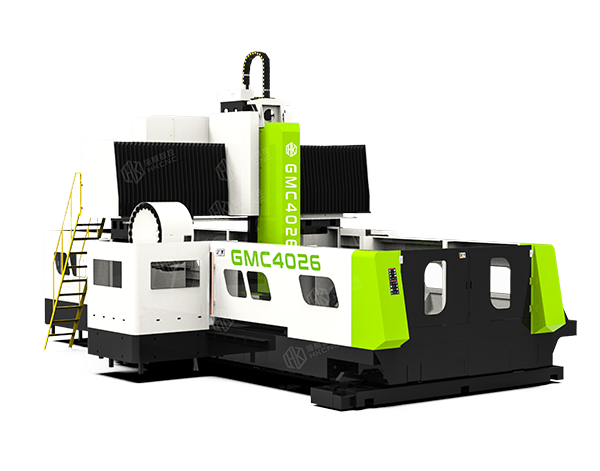

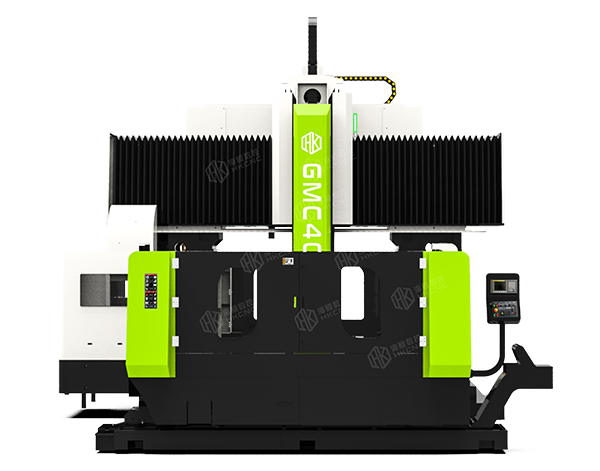

產品外觀

PRODUCT APPEARANCE
<

>
產品亮點

PRODUCT HIGHLIGHTS

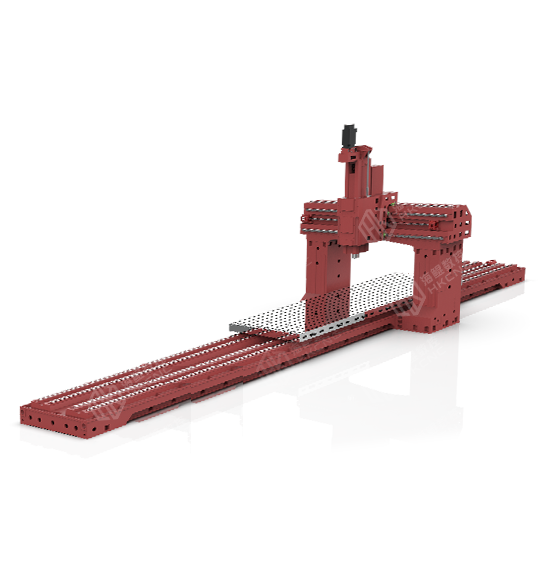

光機
◆
龍門機體采用獨創的三維變徑結構設計，經有限元分析，使機體結構得到最大程度的優化，確保機體穩定可靠，又能防止機體變形，從而提高機床使用壽命。龍門底座采用蜂窩交錯式加強筋設計，全系龍門機床的底座寬度都保持與工作臺寬度一致，使其結構更加穩定。
◆
龍門立柱采用45°抗沖擊設計，立柱與底座的連接部位，采用了45°的斜跨，既增加了底座與立柱的連接強度，又增加了機床在強力切削時的剛性。
◆
龍門橫梁采用我們獨創的“駝背”式設計，能有效的防止龍門橫梁變形下垂。
◆
龍門工作臺采用“蜂箱式”設計，提高了工作臺厚度，增加了工作臺剛性，使之承載更大更穩。
◆
龍門滑座為45°階梯斜軌設計，承載與導向的直線導軌不對稱排列使其分工各有不同，最大程度減少Z軸重量對龍門橫梁的影響，又調高了整個Y軸的精度。

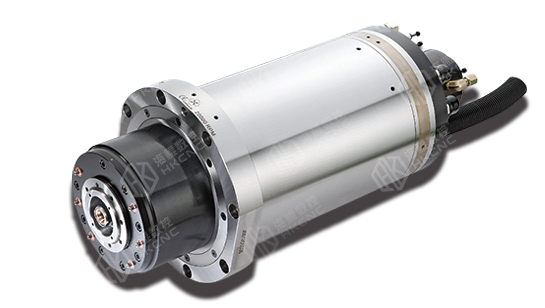

高剛性、高精密臺灣健椿隆主軸
◆
主軸電機通過高扭力齒形同步皮帶傳動，可大幅減低傳動噪音及熱產生。
◆
主軸采用精密級德國 FAG 軸承，高速、高精密，主軸轉速 8000r/min。
◆
主軸箱體采用 1:1 平衡配重，更可靠、穩定。使主軸在高速運轉時，避免產生共振現象，確保最佳的加工精度。
技術參數

PRODUCT PARAMETERS

加工區
X軸的坐標行程 4000mm
Y軸的坐標行程 2800mm
Z軸的坐標行程 1100mm
工作臺
工作臺規格（長×寬） 4200x2200mm
工作臺T型槽(槽數X槽寬X槽距） 9x22x250mm
工作臺最大載重 12000kg
主軸
主軸轉速范圍 50-6000r/min
主軸錐孔 BT50-190
電機
主軸伺服電機 15/18.5kW
X、Y、Z軸伺服電機 βis40/3000kW
數控系統
FANUC
西門子
三菱
新代
精度
定位精度 500mm/±0.0075mm
重復定位精度 500mm/±0.008mm
尺寸
機床長度 12000mm
機床寬度 6150mm
機床高度 6000mm
機床重量 48T
在線詢價

ONLINE INQUIRY

姓名：

電話：

詢價產品：

加工工件：

需求備注：
應用領域

APPLICATION FIELD

應用于重型機械、船舶、機車、汽車、機床工具等行業中對各種箱體類、板類、機架類等大、重型零件的數控加工。

加工區
X軸的坐標行程	4000mm
Y軸的坐標行程	2800mm
Z軸的坐標行程	1100mm

工作臺
工作臺規格（長×寬）	4200x2200mm
工作臺T型槽(槽數X槽寬X槽距）	9x22x250mm
工作臺最大載重	12000kg

電機
主軸伺服電機	15/18.5kW
X、Y、Z軸伺服電機	βis40/3000kW

精度
定位精度	500mm/±0.0075mm
重復定位精度	500mm/±0.008mm

尺寸
機床長度	12000mm
機床寬度	6150mm
機床高度	6000mm
機床重量	48T

主軸
主軸轉速范圍	50-6000r/min
主軸錐孔	BT50-190

數控系統
FANUC
西門子
三菱
新代
