HDWK630

X軸的坐標行程
1100mm
Y軸的坐標行程
900mm
Z軸的坐標行程
1000mm
工作臺規格（長×寬）
630x630mm
主軸中心線到工作臺距離
100-1000mm
主軸鼻端到工作臺中心距離
150-1150mm

機型概覽產品外觀產品亮點 技術參數 聯系我們

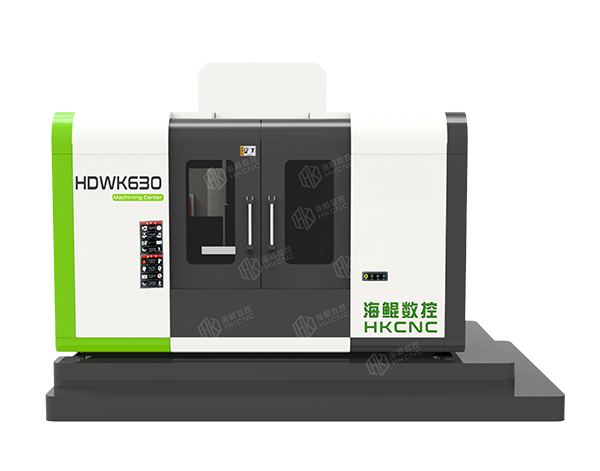

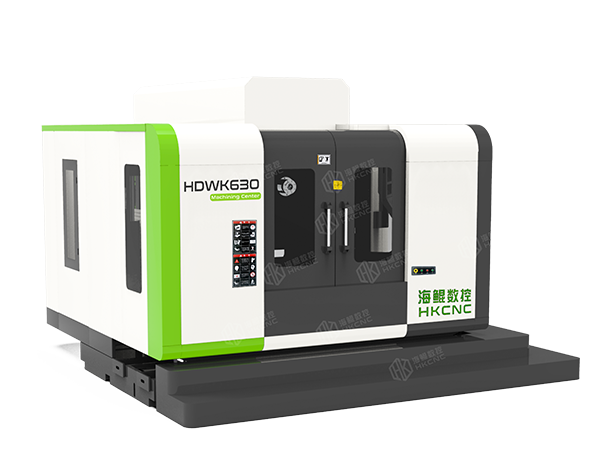

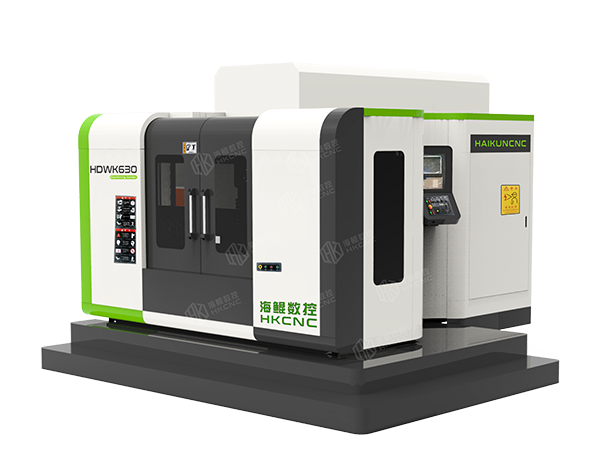

產品外觀

PRODUCT APPEARANCE
<

>
產品亮點

PRODUCT HIGHLIGHTS

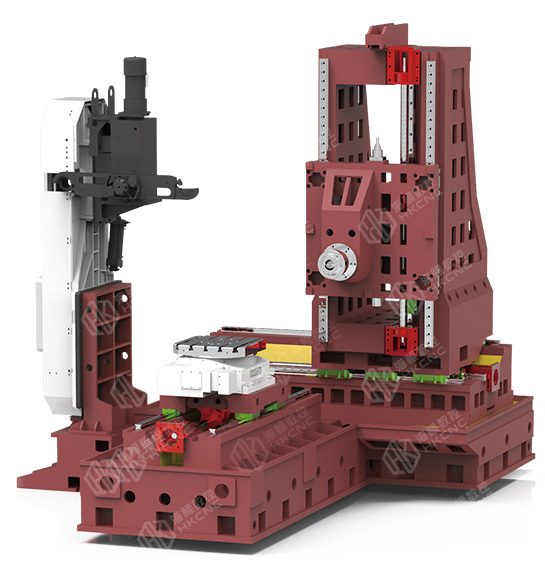

光機
◆
臥加采用倒“T”結構，為正規的強化型臥式加工中心結構，立柱為動柱結構前后滑動，工作臺為左右滑動。本結構具有精度高、剛性強、壽命長的優點，特別適合鏜孔與高精度鏜孔使用，也適合于端面的強力加工與模具的曲面加工。
◆
臥加機體采用獨創的三維變徑結構設計，經有限元分析，使機體結構得到最大程度的優化，確保機體穩定可靠，又能防止機體變形，從而提高機床使用壽命。
◆
機體鑄件采用蜂窩交錯式加強筋，不僅提高的底座的整體重量，增加的底座的剛性與強度，使之重心整體貼近于地面，有效的防止了在機床重型強力切削的時候，切削力對機床所產生的震動。從而保證了機床所加工產品的強力切削與產品精度、光潔度。
◆
臥加立柱采用錐形消邊設計，底寬上小的設計增加了機床的穩定性，又避免了長刀桿在加工的時候產生震動，影響精度與光潔度。

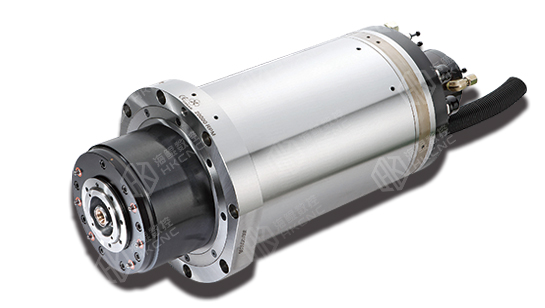

高剛性、高精密臺灣健椿隆主軸
◆
主軸電機通過高扭力齒形同步皮帶傳動，可大幅減低傳動噪音及熱產生。
◆
主軸采用精密級德國 FAG 軸承，高速、高精密，主軸轉速 8000r/min。
◆
主軸箱體采用 1:1 平衡配重，更可靠、穩定。使主軸在高速運轉時，避免產生共振現象，確保最佳的加工精度。
技術參數

PRODUCT PARAMETERS

加工區
X軸的坐標行程 1100mm
Y軸的坐標行程 900mm
Z軸的坐標行程 1000mm
工作臺
工作臺規格（長×寬） 630x630mm
主軸中心線到工作臺距離 100-1000mm
主軸鼻端到工作臺中心距離 150-1150mm
主軸
主軸轉速范圍 50-6000r/min
主軸錐孔 BT50
電機
主軸伺服電機 15/18.5kW
X、Y、Z軸伺服電機 βis30/2000 βis30/2000kW
A軸伺服電機 βis22/2000kW
盤?
最?轉速 11.1 r.p.m
最?載重 1200kg
精度
定位精度 300±0.0075mm
重復定位精度 300mm/±0.005mm
尺寸
機床長度 6100mm
機床寬度 5900mm
機床高度 4000mm
機床重量 22T
在線詢價

ONLINE INQUIRY

姓名：

電話：

詢價產品：

加工工件：

需求備注：
應用領域

APPLICATION FIELD

機床廣泛應用于汽車、模具、醫療設備、機械制造等行業的箱體零件、殼體零件、盤形零件等加工。
