您當前的位置：首頁>產品中心>

相關產品

TOB3200S2

X軸行程
3000mm
Y1Y2軸行程
800mm
Z1Z2軸行程
900mm
工作臺規格（長×寬）
3200x800mm
工作臺T型槽(槽數X槽寬X槽距）
5x22x160mm
工作臺最大載重
2000kg

機型概覽產品外觀產品亮點 技術參數 聯系我們

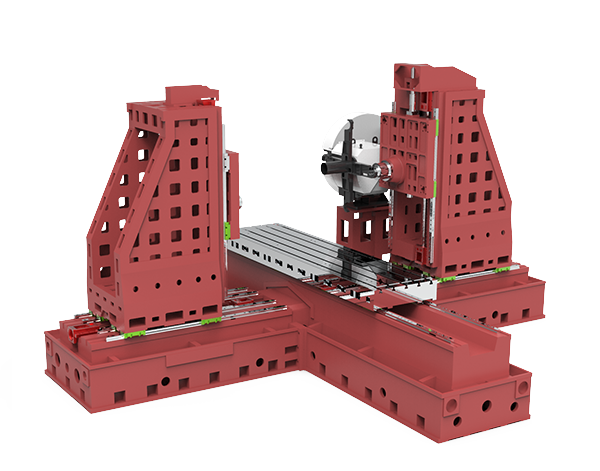

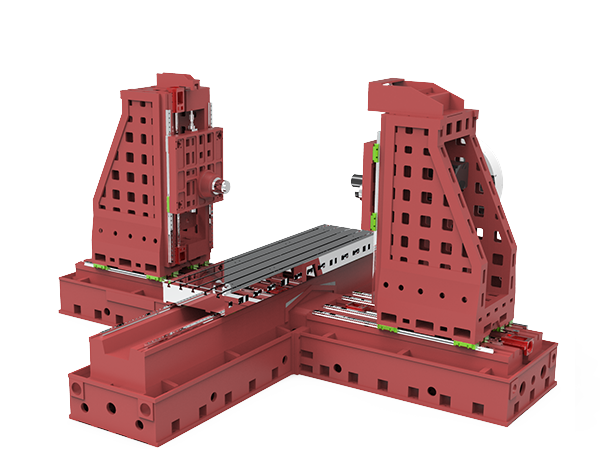

產品外觀

PRODUCT APPEARANCE
<

>
產品亮點

PRODUCT HIGHLIGHTS

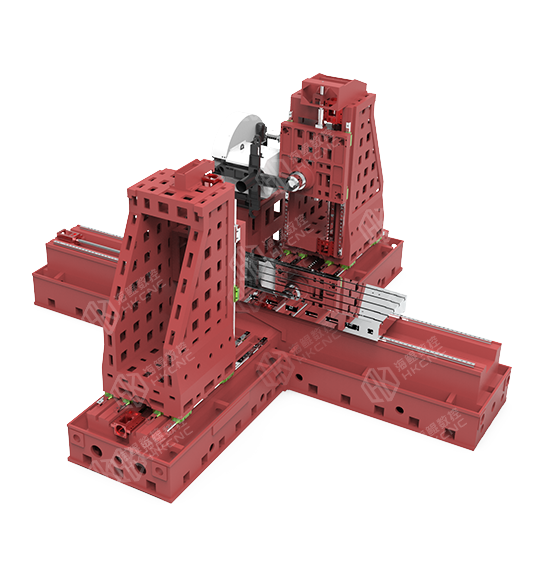

光機
◆
強化型臥式加工中心結構，立柱為動柱結構前后滑動，工作臺為左右滑動。本結構具有精度高、剛性強、壽命長的優點，特別適合鏜孔與高精度鏜孔使用，也適合于端面的強力加工與模具的曲面加工。
◆
臥加機體采用獨創的三維變徑結構設計，經有限元分析，使機體結構得到最大程度的優化，確保機體穩定可靠，又能防止機體變形，從而提高機床使用壽命。
◆
機體鑄件采用蜂窩交錯式加強筋，不僅提高的底座的整體重量，增加的底座的剛性與強度，使之重心整體貼近于地面，有效的防止了在機床重型強力切削的時候，切削力對機床所產生的震動。從而保證了機床所加工產品的強力切削與產品精度、光潔度。
◆
臥加立柱采用錐形消邊設計，底寬上小的設計增加了機床的穩定性，又避免了長刀桿在加工的時候產生震動，影響精度與光潔度。

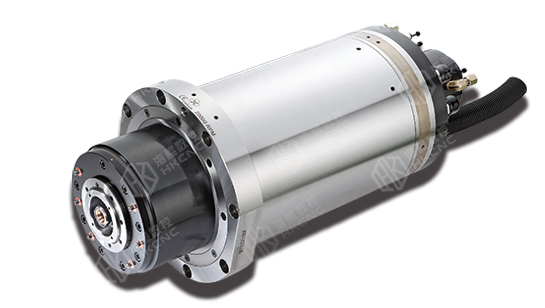

高剛性、高精密臺灣健椿隆主軸
◆
主軸電機通過高扭力齒形同步皮帶傳動，可大幅減低傳動噪音及熱產生。
◆
主軸采用精密級德國 FAG 軸承，高速、高精密，主軸轉速 8000r/min。
◆
主軸箱體采用 1:1 平衡配重，更可靠、穩定。使主軸在高速運轉時，避免產生共振現象，確保最佳的加工精度。
技術參數

PRODUCT PARAMETERS

加工區
X軸行程 3000mm
Y1Y2軸行程 800mm
Z1Z2軸行程 900mm
工作臺
工作臺規格（長×寬） 3200x800mm
工作臺T型槽(槽數X槽寬X槽距） 5x22x160mm
工作臺最?載重 2000kg
主軸
主軸轉速范圍 50-4000r/min
主軸錐孔 BT50-150
電機
主軸伺服電機 18.5/22kW
X、Y、Z軸伺服電機 βis30B/2000kW
數控系統
FANUC
西門子
三菱
新代
KND
精度
定位精度 ±0.008mm
重復定位精度 ±0.006mm
尺寸
機床長度 10500mm
機床寬度 7200mm
機床高度 3600mm
機床重量 37T
在線詢價

ONLINE INQUIRY

姓名：

電話：

詢價產品：

加工工件：

需求備注：
應用領域

APPLICATION FIELD

機床廣泛應用于汽車、模具、醫療設備、機械制造等行業的箱體零件、殼體零件、盤形零件等加工。

工作臺
工作臺規格（長×寬）	3200x800mm
工作臺T型槽(槽數X槽寬X槽距）	5x22x160mm
工作臺最?載重	2000kg

電機
主軸伺服電機	18.5/22kW
X、Y、Z軸伺服電機	βis30B/2000kW

尺寸
機床長度	10500mm
機床寬度	7200mm
機床高度	3600mm
機床重量	37T

加工區
X軸行程	3000mm
Y1Y2軸行程	800mm
Z1Z2軸行程	900mm

主軸
主軸轉速范圍	50-4000r/min
主軸錐孔	BT50-150

數控系統
FANUC
西門子
三菱
新代
KND

精度
定位精度	±0.008mm
重復定位精度	±0.006mm
