您當前的位置：首頁>產品中心>

相關產品

TOM-TH800

X軸行程
1600mm
Y坐標行程
1200mm
Z坐標行程
1350mm
工作臺規格（長×寬）
800x800mm
主軸中心線到工作臺距離
0-1200mm
主軸?端到?作臺中?距離
150-1550mm

機型概覽產品外觀產品亮點技術參數聯系我們

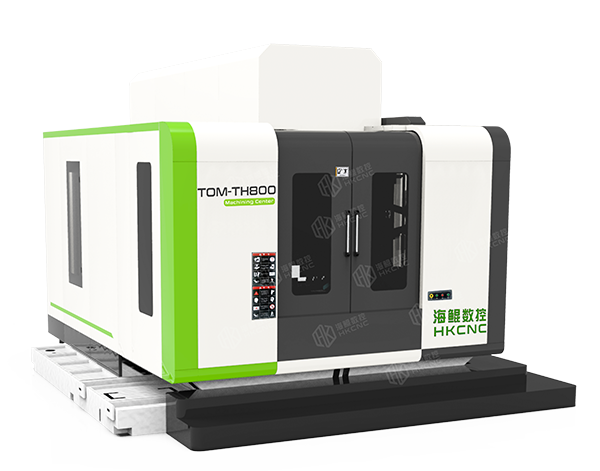

產品外觀

PRODUCT APPEARANCE
<

>
產品亮點

PRODUCT HIGHLIGHTS
光機
◆
臥加采用正“T”結構，為正規的強化型臥式加工中心結構，立柱為動柱結構前后滑動，工作臺為左右滑動。本結構具有精度高、剛性強、壽命長的優點，特別適合鏜孔與高精度鏜孔使用，也適合于端面的強力加工與模具的曲面加工。
◆
臥加機體采用獨創的三維變徑結構設計，經有限元分析，使機體結構得到最大程度的優化，確保機體穩定可靠，又能防止機體變形，從而提高機床使用壽命。
◆
機體鑄件采用蜂窩交錯式加強筋，不僅提高的底座的整體重量，增加的底座的剛性與強度，使之重心整體貼近于地面，有效的防止了在機床重型強力切削的時候，切削力對機床所產生的震動。從而保證了機床所加工產品的強力切削與產品精度、光潔度。
◆
臥加立柱采用錐形消邊設計，底寬上小的設計增加了機床的穩定性，又避免了長刀桿在加工的時候產生震動，影響精度與光潔度。
高剛性、高精密臺灣健椿隆主軸
◆
主軸電機通過高扭力齒形同步皮帶傳動，可大幅減低傳動噪音及熱產生。
◆
主軸采用精密級德國 FAG 軸承，高速、高精密，主軸轉速 8000r/min。
◆
主軸箱體采用 1:1 平衡配重，更可靠、穩定。使主軸在高速運轉時，避免產生共振現象，確保最佳的加工精度。
技術參數

PRODUCT PARAMETERS

加工區
X軸坐標行程 1600mm
Y軸坐標行程 1200mm
Z軸坐標行程 1350mm
工作臺
工作臺規格（長×寬） 800x800mm
主軸中心線到工作臺距離 0-1200mm
主軸鼻端到工作臺中心距離 150-1550mm
主軸
主軸轉速范圍 50-6000r/min
主軸錐孔 BT50
電機
主軸伺服電機 15/18.5kW
X、Y、Z軸伺服電機 βis30/2000 βis40/2000kW
A軸伺服電機 βis22B/2000kW
盤面
最大轉速 11.1r.p.m
最大載重 4000kg
精度
定位精度 300±0.075mm
重復定位精度 300±0.005mm
尺寸
機床長度 6600mm
機床寬度 6200mm
機床高度 4400mm
機床重量 26T
在線詢價

ONLINE INQUIRY

姓名：

電話：

詢價產品：

加工工件：

需求備注：
應用領域

APPLICATION FIELD

機床廣泛應用于汽車、模具、醫療設備、機械制造等行業的箱體零件、殼體零件、盤形零件等加工。

加工區
X軸坐標行程	1600mm
Y軸坐標行程	1200mm
Z軸坐標行程	1350mm

工作臺
工作臺規格（長×寬）	800x800mm
主軸中心線到工作臺距離	0-1200mm
主軸鼻端到工作臺中心距離	150-1550mm

電機
主軸伺服電機	15/18.5kW
X、Y、Z軸伺服電機	βis30/2000 βis40/2000kW
A軸伺服電機	βis22B/2000kW

尺寸
機床長度	6600mm
機床寬度	6200mm
機床高度	4400mm
機床重量	26T

主軸
主軸轉速范圍	50-6000r/min
主軸錐孔	BT50

盤面
最大轉速	11.1r.p.m
最大載重	4000kg

精度
定位精度	300±0.075mm
重復定位精度	300±0.005mm
